Quelles informations un système LWD peut-il fournir sur une plateforme de forage directionnel ?

Si vous êtes impliqué dans des opérations de forage directionnel - que vous soyez chef de projet sur l'installation d'un pipeline, un professionnel de l'énergie développant des sites de puits ou quelqu'un qui a déjà eu besoin de faire fonctionner des services publics sous terre sans détruire des routes - vous savez que le forage directionnel est une question de précision. À la base, l'ensemble du processus repose sur des données précises et en temps réel pour guider un foret le long d'un chemin planifié, en évitant les obstacles et en respectant les limites juridiques ou techniques. C'est là qu'interviennent les systèmes LWD : l'enregistrement pendant le forage n'est pas seulement un outil de surveillance : c'est l'épine dorsale qui transforme un travail de forage aléatoire en une opération contrôlée et efficace. En tant que fournisseur d'appareils de forage directionnel, j'ai pu constater par moi-même comment comprendre ce qu'un système LWD peut offrir peut faire la différence entre un projet qui se termine dans les délais et dans les limites du budget, et un projet qui se heurte à des problèmes imprévus.

Commençons par les bases : le forage directionnel (souvent appelé forage directionnel pour les projets horizontaux) utilise une plate-forme pour diriger un trépan le long d'une trajectoire qui n'est pas verticale. Ceci est utilisé pour tout, des conduites d'eau et câbles à fibres optiques aux puits de pétrole et de gaz, et même aux applications minières. Les systèmes LWD sont intégrés directement dans l'ensemble de fond de trou (BHA) du train de tiges, de sorte qu'ils collectent des données lorsque le trépan traverse la roche, le sol ou d'autres formations - pas besoin de retirer l'ensemble du train de tiges du trou pour obtenir des lectures. C'est un gain de temps considérable, car le déclenchement des tuyaux est l'une des étapes les plus coûteuses et les plus longues de toute opération de forage.

Les données les plus élémentaires et non négociables fournies par un système LWD sont les données directionnelles et de position dont chaque opérateur de plate-forme a besoin pour maintenir le cap. Il ne s'agit pas simplement de « le foret se déplace-t-il à gauche ou à droite ? » - il s'agit de mesures précises de l'inclinaison (l'angle du foret par rapport à la verticale) et de l'azimut (la direction horizontale à laquelle le foret fait face, mesurée par rapport au nord). Par exemple, si vous installez une ligne de fibre optique de 1 000 pieds sous une autoroute très fréquentée, vous ne voulez pas forer si peu profondément que vous heurterez le trottoir, ou si profondément que vous devrez traverser sous une ligne de service public que vous n'avez pas cartographiée. Le système LWD envoie des mises à jour en temps réel sur l'inclinaison et l'azimut à la surface, afin que le foreur puisse ajuster le mécanisme de direction (généralement un moteur à boue ou un sous-marin courbé) pour maintenir le trépan sur la trajectoire prévue. Ceci est essentiel pour toutes nos installations, de la foreuse directionnelle horizontale compacte de 100 A conçue pour les petits projets urbains à la foreuse directionnelle horizontale robuste de 6 T conçue pour les travaux de pipeline à grande échelle.

Au-delà de l'endroit où se trouve le trépan, les systèmes LWD fournissent également des données d'évaluation de la formation : « Qu'est-ce que le trépan perce ? » des informations qui évitent des erreurs coûteuses. La diagraphie filaire traditionnelle (qui nécessite de retirer le train de tiges du trou pour faire fonctionner un outil) fournit des données de formation post-forage, mais LWD les donne en temps réel. Cela signifie que si vous forez à travers une couche d'argile molle qui se transforme soudainement en roche dure, vous pouvez ajuster vos paramètres de forage immédiatement, au lieu de le découvrir après avoir déjà cassé le foret. Pour le forage directionnel, ceci est particulièrement important car différentes formations ont des caractéristiques de direction différentes : la roche dure peut nécessiter plus de poids sur le trépan pour maintenir la trajectoire, tandis que le sable mou peut faire dériver le trépan s'il n'est pas corrigé. Notre machine HDD avec moteur Cummins est un choix populaire pour cela, car le moteur robuste fournit une puissance constante pour ajuster les taux de forage, et les données LWD s'associent parfaitement au système de contrôle de l'installation pour rendre ces ajustements automatiques si nécessaire.

Un autre élément de données clé des systèmes LWD concerne les propriétés pétrophysiques, qui sont les caractéristiques physiques de la formation qui sont importantes pour des choses comme l'achèvement d'un puits ou l'installation de lignes électriques. Pour les puits directionnels de pétrole et de gaz, cela inclut les mesures de la porosité (la quantité d'espace vide dans la roche), la perméabilité (la facilité avec laquelle les fluides peuvent se déplacer à travers cet espace) et l'intensité des rayons gamma (pour distinguer le grès, le schiste et d'autres types de roches). Pour le forage directionnel de service public, cela signifie savoir si le sol est suffisamment stable pour supporter la nouvelle ligne, ou s'il existe un risque élevé d'effondrement dans un sol meuble. L'enregistrement des rayons gamma est particulièrement utile ici, car différents matériaux émettent différents niveaux de rayonnement gamma. Par exemple, le schiste a un nombre élevé de rayons gamma. Ainsi, si le LWD détecte un pic, vous savez que vous entrez dans une couche plus susceptible de s'effondrer. Cela change la donne pour éviter les incidents de blocage de conduites, qui sont l'une des principales causes de retards dans le forage directionnel.

Les systèmes LWD mesurent également les données dynamiques de forage, qui concernent toutes les performances du trépan et du train de tiges pendant le fonctionnement. Cela inclut le poids sur le trépan (WOB), le couple (la force de rotation sur le train de tiges) et la traînée (la friction entre le train de tiges et la formation). Si vous percez une longue section horizontale, la traînée peut s'accumuler à mesure que la corde s'étend, ce qui rend difficile de retirer la corde ou de la pousser vers l'avant. Le système LWD envoie des mesures de couple et de traînée en temps réel, afin que le foreur puisse ajuster des paramètres tels que le débit de boue (une boue plus épaisse ajoute plus de traînée, mais aide à éloigner les déblais du trépan) ou le WOB pour maintenir le mouvement du fil en douceur. Par exemple, lorsque nous recommandons la foreuse directionnelle horizontale 16G4 pour des projets de services publics sur de longues distances, nous l'associons à un système LWD haut de gamme qui suit cette dynamique, car la dernière chose que l'on veut, c'est une colonne coincée à mi-chemin dans un alésage de 2 000 pieds. Ce n'est pas seulement un casse-tête : cela peut ajouter des semaines à un projet et des dizaines de milliers de dollars en coûts de réparation.

Les données de température et de pression des systèmes LWD peuvent sembler un détail mineur, mais elles sont essentielles pour les puits directionnels profonds ou les projets à haute pression. Pour les puits de pétrole et de gaz forés à 10 000 pieds ou plus, les températures au fond du trou peuvent dépasser 300 degrés Fahrenheit et les pressions peuvent atteindre des milliers de psi. L'électronique standard peut tomber en panne dans ces conditions, c'est pourquoi les systèmes LWD sont conçus pour y résister, et ils mesurent la température et la pression pour garantir le fonctionnement de l'outil lui-même et pour ajuster les paramètres de forage en conséquence. Par exemple, une pression élevée en fond de trou peut rendre la boue plus visqueuse, ce qui affecte le transport des déblais, de sorte que le foreur peut ajuster les propriétés de la boue en fonction de la lecture de pression du LWD. Pour les projets horizontaux moins profonds, ces données sont toujours utiles : si vous forez à proximité d'un réservoir géothermique ou d'une conduite de gaz à haute pression, connaître la pression en fond de trou vous aide à éviter de toucher ces actifs.

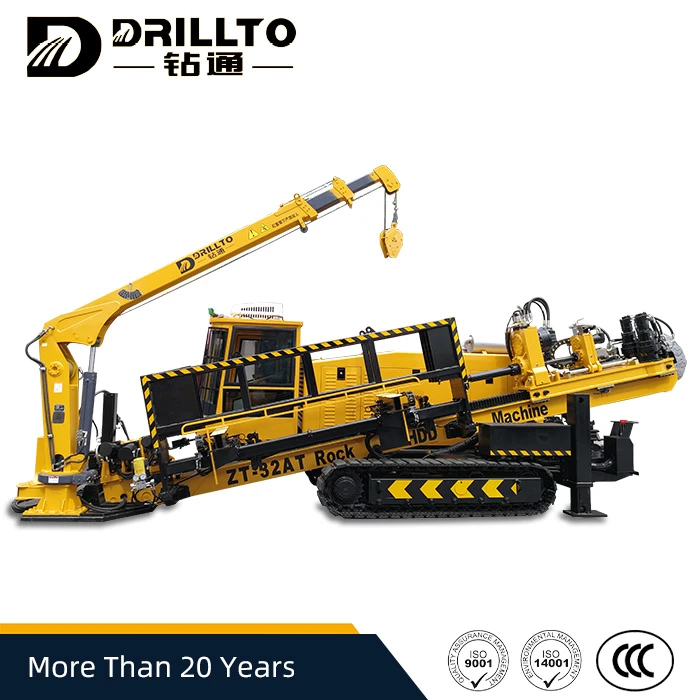

Parlons maintenant de la manière dont tout cela se déroule pour nos clients. J'ai travaillé avec des clients qui nous ont contacté avec un projet de forage directionnel qui avait déraillé parce qu'ils utilisaient une vieille plate-forme sans système LWD approprié. Un exemple récent est celui d'un client municipal installant une nouvelle conduite d'eau principale sous une rivière. Sans données LWD en temps réel, il a foré trop peu profond, a heurté le lit de la rivière et a dû retirer et réorienter le forage, ce qui lui a coûté 200 000 $ et un retard de deux semaines. À leur retour, nous avons associé leur machine HDD de 32 tonnes à un système LWD avancé qui leur a fourni des données de position, de formation et de dynamique en temps réel. Ils ont terminé le travail trois jours plus tôt et 10 % en dessous du budget. C'est la valeur du LWD : il élimine les incertitudes liées au forage directionnel.

Un autre point à noter est que les systèmes LWD évoluent avec la technologie et que les systèmes modernes s'intègrent à un logiciel de surface qui vous permet de visualiser l'intégralité du trajet de forage en 3D. Les opérateurs peuvent voir exactement où se trouve le bit, dans quelle formation il se trouve et ajuster la trajectoire sans avoir besoin de calculer manuellement les corrections. Ceci est particulièrement utile pour les nouveaux opérateurs de forage, car cela réduit la courbe d’apprentissage et rend le forage de précision accessible aux projets de toutes tailles. Que vous utilisiez une foreuse compacte comme la foreuse directionnelle horizontale 100A pour les petits projets résidentiels ou une foreuse robuste comme la foreuse directionnelle horizontale 6T pour les grandes installations de pipelines, le bon système LWD transforme votre foreuse d'un outil de forage en une machine de précision pilotée par les données.

En tant que fournisseur d'appareils de forage directionnel, j'insiste toujours sur le fait qu'investir dans un système LWD robuste n'est pas un coût supplémentaire, mais un investissement dans la réussite du projet. Le temps gagné en ne faisant pas trébucher les tuyaux, l'argent évité en raison de cordes coincées ou de mauvaises trajectoires, et les améliorations en matière de sécurité grâce à la connaissance de ce qui se trouve au fond du trou représentent un énorme retour sur investissement. Quelle que soit la taille de votre projet, depuis un petit forage de fibre optique dans un quartier jusqu'à un puits de pétrole majeur, les données LWD ne sont pas négociables pour un forage directionnel efficace et réussi.

Si vous recherchez une plate-forme de forage directionnelle qui s'intègre parfaitement aux systèmes LWD hautes performances, ou si vous avez des questions sur la plate-forme la mieux adaptée à votre projet, nous sommes là pour vous aider. Que vous ayez besoin d'une unité compacte pour les travaux urbains, d'une plate-forme robuste pour les forages longue distance ou d'une machine HDD avec moteur Cummins pour une puissance fiable dans les endroits éloignés, notre équipe peut vous aider à trouver la solution parfaite pour vos besoins de forage directionnel. Nous vous invitons à nous contacter pour discuter des exigences de votre projet et trouver le bon équipement pour maintenir vos opérations sur la bonne voie et dans les limites de votre budget.





•
